Архитектура и характеристики системы

Система KIRK строится по модульному принципу и позволяет постепенно наращивать емкость от 8-ми до 700 абонентов (в зависимости от выбранного типа интерфейса с АТС) и от 1 до 32-х базовых станций. 96 репитеров могут быть применены для увеличения зоны радиопокрытия.

Система KIRK 1500 также как и KIRK 500 является внешним DECT-приложением к учрежденческой АТС и не может быть использована автономно, процессами коммутации управляет АТС, к которой стстема KIRK 1500 может быть подключена через 2-х проводные абонентские соединительные линии или цифровые интерфейсы ISDN или IP.

Основной модуль системы - центральный контроллер CCFP, в минимальной комплектации имеет 8 портов для подключения базовых станций. Один контроллер может обслуживать до 350 DECT-абонентов.

Для соединения с АТС требуется установка плат абонентских интерфейсов IWU, каждая плата IWU содержит 8 портов для подключения аналоговых соединительных линий с АТС, возможна установка плат IWU по мере увеличения количества DECT абонентов. Всего в один контроллер можно установить 8 плат IWU.

Другой вариант - использование цифровых интерфейсов ISDN PRI QSIG или IP, в этом случае должна быть установлены плата IWU PRI QSIG или IWU IP, обеспечивающие до 30 одновременных соединений. В одном контроллере может быть установлена только одна плата IWU PRI QSIG или IWU IP.

Не возможно одновременное использование различных цифровых и аналоговых интерфейсов.

Для увеличения площади радиопокрытия используются дополнительные базовые станции, если необходимо подключить более 8 базовых станций в контроллер устанавливается плата CCFP EXP, позволяющая дополнительно подключить еще 8 базовых станций.

Для увеличения емкости и/или зоны радиопокрытия возможно объединение 2-х контроллеров в единую систему.

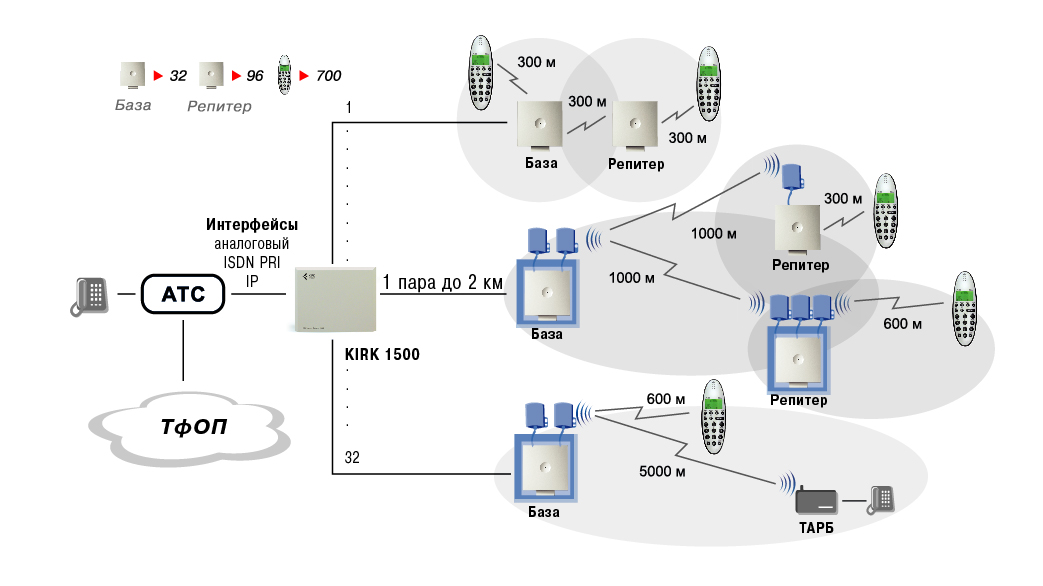

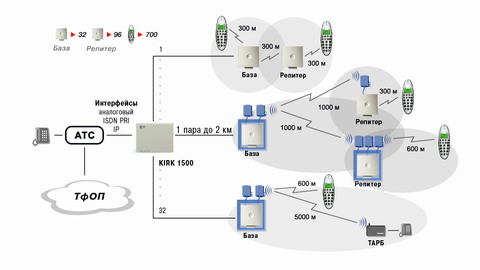

Для получения необходимого радиопокрытия в системе могут применяться базовые станции и репитеры с направленными антеннами (см. схему). Для обеспечения связью удаленных стационарных объектов используются терминальные абонентские радиоблоки (ТАРБ), иногда называемые: "радиорозетки". Через такую розетку можно подключить обычный аналоговый телефон, факс, модем. Максимальное удаление радиорозетки от базовой станции может достигать 5км, что позволяет использовать системы KIRK в качестве систем беспроводного абонентского доступа.

Мобильные абоненты - располагаются в зоне действия базовых станций и репитеров и могут устанавливать связь между собой и с любым абонентом учрежденческой АТС или внешними абонентами. Для них доступны все функции АТС. При переходе из одной соты в другую связь не прерывается (handover).



Характеристики системы KIRK 1500


Стандарт DECT/GAP
Частотный диапазон 1880-1900 МГц
Максимальное число абонентов 128/700
Максимальное число базовых станций 32
Максимальное число репитеров 96
Минимальная емкость системы 1 базовая станция 8 абонентов
Радиус охвата базовой станции
в помещении 30-50 м
на открытой местности 200-300 м
Радиус охвата базовой станции с внешними направленными антеннами
на открытой местности 600 м
с репитерами 1000 м
для терминальных абонентских радиоблоков 5000 м
Максимальное удаление базовой станции от контроллера 2 км по кабелю UTP cat 5
Количество каналов DECT базовой станции 4
Поддержка Handover есть
Количество каналов DECT репитера 2-3
Тип соединительных линий с АТС 2-х проводные аналоговые Pulse/DTMF;
ISDN PRI; IP – SCCP, H.323
Линия подключения базовой станции двухпроводная
Дополнительное оборудование Репитер. Направленные антенны. Термоконтейнер. ТАРБ
Администрирование с ПК, программное обеспечение под Win и DOS
Способ передачи MC/TDMA/TDD (Многочастотный/Множественный доступ с временным разделением/Дуплексная связь с временным разделением)
